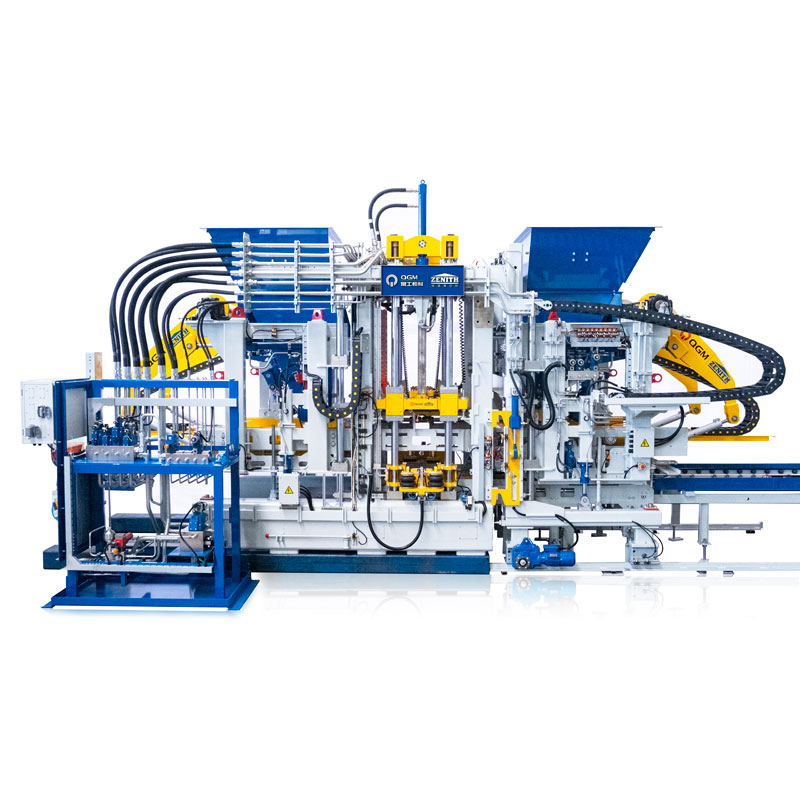

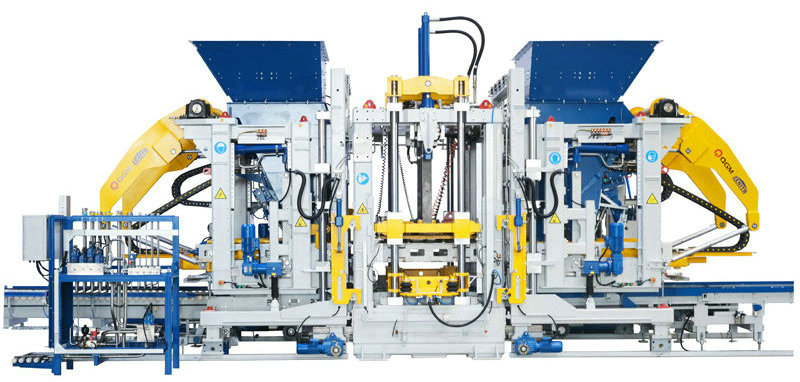

ເຄື່ອງບລັອກຄອນກີດ ZN2000C

ເຄື່ອງບລັອກຄອນກີດ ZN2000C ເປັນຕົວແບບທີ່ພັດທະນາຕົນເອງ. ມັນມີລັກສະນະເປັນລະດັບສູງຂອງສະຕິປັນຍາແລະອັດຕະໂນມັດ, ແລະເຮັດໃຫ້ການນໍາໃຊ້ຢ່າງເຕັມທີ່ຂອງເຕັກໂນໂລຊີກ້າວຫນ້າທາງດ້ານເຕັກໂນໂລຊີສູງເຊັ່ນ: ດິຈິຕອນແລະລະບົບຂໍ້ມູນຂ່າວສານ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການກໍ່ສ້າງຕົວເມືອງໃຫມ່ແລະ sponge ເມືອງ.

ຄຸນສົມບັດ:

ຕາຕະລາງການສັ່ນສະເທືອນຄູ່, ແປດມໍເຕີ servo (ທາງເລືອກ) ອຸປະກອນເທິງ

ການປະກອບ Modular ສໍາລັບການບໍາລຸງຮັກສາງ່າຍຂຶ້ນຫຼາຍປະເພດຂອງ bricks ທີ່ຫຼາກຫຼາຍຊະນິດທີ່ຜະລິດ

ຄວາມອາດສາມາດສູງ, ຜົນຜະລິດສູງຂຶ້ນ

Pallet ຂະຫນາດ 1400x1400/1300mm

ພື້ນທີ່ກອບເປັນຈໍານວນ 1320x1350/1250mm

ຄວາມສູງຂອງຜະລິດຕະພັນ 40-500mm

ຈໍາ​ນວນ​ຂອງ blocks bricks ເປັນຮູ: 18 blocks / mold (390x190x190mm)

bricks ມາດຕະຖານ: 105 blocks / mold (240x115x53mm)

bricks ຖະຫນົນ: 66 blocks / mold (200x100x60mm)

ຂະຫນາດອຸປະກອນປະມານ. 10,000

ປະມານ. 4,700

ປະມານ. 3,400

ລະບົບສັ່ນສະເທືອນ ແຮງກະຕຸ້ນສູງສຸດຂອງຕາຕະລາງການສັ່ນສະເທືອນ: 200/kN

ແຮງກະຕຸ້ນສູງສຸດຂອງຫົວກົດ: 40/kN

ຕົວກໍານົດການໄຟຟ້າ ພະລັງງານທັງຫມົດ (ອ້າງອິງ): 231/kW

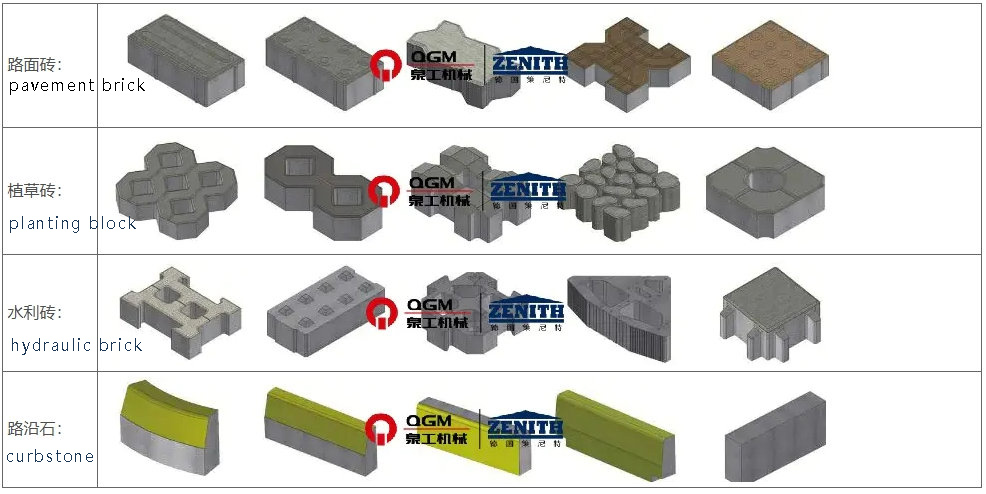

ແຜນວາດແຜນວາດຂອງຕົວຢ່າງອິດທີ່ຜະລິດໂດຍອຸປະກອນ

ຂໍ້ໄດ້ປຽບດ້ານວິຊາການ

1. ການອອກແບບກອບທີ່ມີຄຸນນະພາບສູງຂອງສະບັບພາສາເຢຍລະມັນ

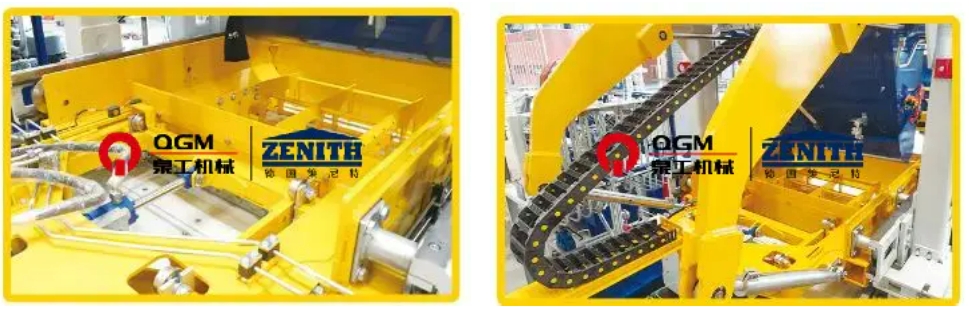

ກອບຕົ້ນຕໍຮັບຮອງເອົາໂຄງສ້າງກອບການເຊື່ອມໂລຫະທີ່ມີຄວາມເຂັ້ມແຂງສູງທີ່ອອກແບບໂດຍເຕັກໂນໂລຢີສິດທິບັດຂອງ Zenit, ເຊິ່ງຖືກເຊື່ອມໂລຫະໂດຍເຫຼັກສ່ວນພິເສດທີ່ກໍາຫນົດເອງ, ມີການອອກແບບທີ່ສົມເຫດສົມຜົນ, ການເຊື່ອມໂລຫະເຖິງແມ່ນວ່າແລະສວຍງາມ, ແລະກອບທັງຫມົດໄດ້ຮັບການປິ່ນປົວດ້ວຍການສັ່ນສະເທືອນຜູ້ສູງອາຍຸເພື່ອຮັບປະກັນຄຸນນະພາບສູງແລະຄວາມຫມັ້ນຄົງສູງຂອງກອບ. ຂະບວນການອອກແບບໂຄງສ້າງແບບພິເສດເຮັດໃຫ້ mainframe ສາມາດຂະຫຍາຍໄດ້, ແລະຫນ້າທີ່ເປີດແລະປິດ mold ຂ້າງ, ການສະກັດເອົາຫຼັກ (ກະດານ), ຟັງຊັນ polystyrene board implantation, ແລະອື່ນໆສາມາດຖືກເພີ່ມຕໍ່ມາ.

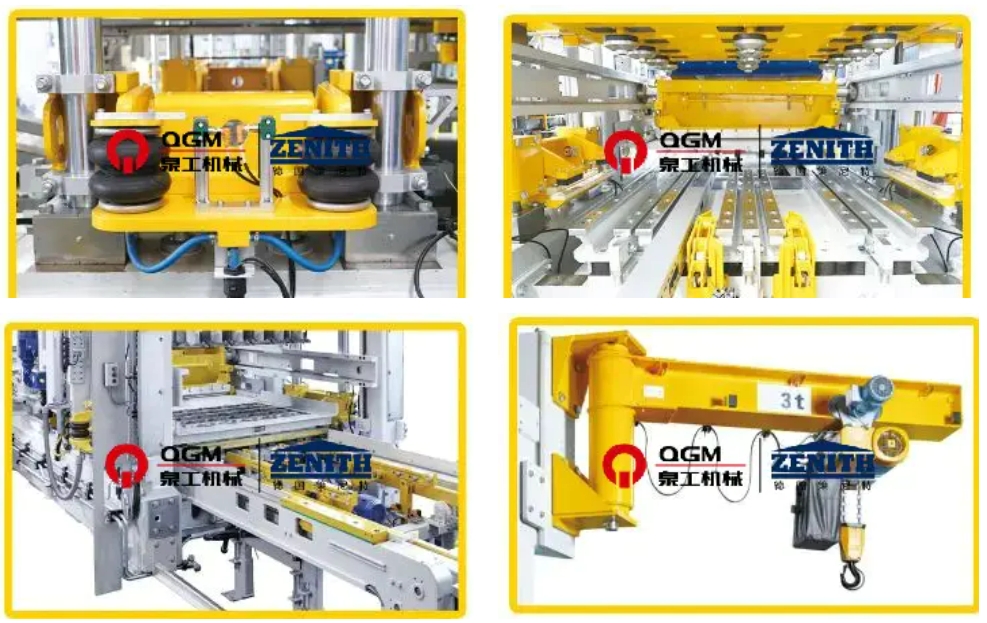

2.Automatic ລະບົບການປ່ຽນແປງ mold ໄວ

ໃນເວລາທີ່ mold ໄດ້ຖືກໂອນໄປຫາຕໍາແຫນ່ງເຈົ້າພາບ, ລະບົບການຍົກຂອງມັນຮັບຮູ້ການປ່ຽນແປງ mold ອັດຕະໂນມັດໃນອຸປະກອນການປ່ຽນແປງ mold ໄວ. molds ເທິງແລະຕ່ໍາແມ່ນ clamped ອັດຕະໂນມັດ pneumatically, ທີ່ປອດໄພ, ປະສິດທິພາບ, ງ່າຍດາຍທີ່ຈະດໍາເນີນການແລະສະດວກໃນການຮັກສາ. ມັນສ່ວນໃຫຍ່ປະກອບມີ:

Pneumatic mold clamping ອຸປະກອນ: ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍວົງເລັບ mold ແລະ pneumatic clamping rods ທັງສອງດ້ານ, ເຊິ່ງຊ່ວຍໃນການຍຶດແລະການແກ້ໄຂ molds ແລະ damping ໃນເວລາທີ່ເຄື່ອງເຈົ້າພາບປະຕິບັດການສັ່ນສະເທືອນກ່ອນແລະການສັ່ນສະເທືອນຕົ້ນຕໍ, ເພື່ອບັນລຸຜົນກະທົບການສັ່ນສະເທືອນທີ່ດີທີ່ສຸດແລະ prolong ຊີວິດການບໍລິການຂອງ molds ໄດ້.

ອຸປະກອນ lock indenter pneumatic: indenter ໄດ້ຖືກແກ້ໄຂໂດຍອຸປະກອນ clamping ກັບຖົງລົມນິລະໄພ, ຊຶ່ງສາມາດທົດແທນການ indenter ໄດ້ຢ່າງງ່າຍດາຍແລະໄວ, ຫຍໍ້ເວລາຂອງການທົດແທນ mold ແລະການຕິດຕັ້ງ, ແລະຮັບປະກັນການ docking ທີ່ຖືກຕ້ອງຂອງກອບ mold ຕ່ໍາແລະ indenter ເທິງ.

ອຸປະກອນໃສ່ແມ່ພິມໄຟຟ້າ: ອຸປະກອນຕິດແມ່ພິມແມ່ນໃຊ້ໃນການຕິດຕັ້ງແມ່ພິມເຂົ້າໃນເຄື່ອງຕົ້ນຕໍ ແລະ ປ້ອນ ແລະ ຖອດແມ່ພິມອອກຈາກເຄື່ອງດ້ວຍວິທີຕົວຍຶດແມ່ພິມໄຟຟ້າ, ເຊິ່ງສາມາດນຳໃຊ້ກັບແມ່ພິມສ່ວນໃຫຍ່ໃນຕະຫຼາດ, ແລະ ວົງເລັບແມ່ພິມພິເສດສາມາດໃຊ້ສຳລັບແມ່ພິມພິເສດໄດ້.

ອຸປະກອນການປ່ຽນແມ່ພິມ: ຕິດຕັ້ງຢູ່ໃນກອບຂອງເຄື່ອງຈັກຕົ້ນຕໍ, ມັນຖືກນໍາໃຊ້ສໍາລັບການຍົກແລະການໂຫຼດ molds ໃນເວລາທີ່ປ່ຽນ molds, ມີອຸປະກອນ hoist ລະບົບຕ່ອງໂສ້ໄຟຟ້າແລະອຸປະກອນຍ່າງໄຟຟ້າ.

3. ລະບົບ Fabrication

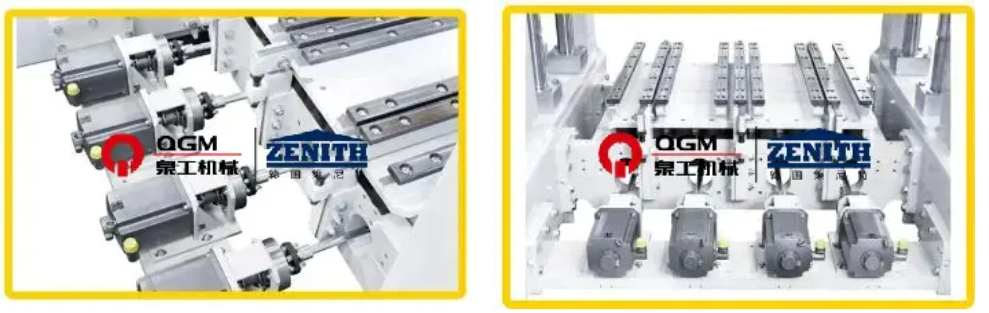

4. ລະບົບການສັ່ນສະເທືອນ servo "Ultra-dynamic":

ເທກໂນໂລຍີການສັ່ນສະເທືອນ servo "Ultra-dynamic" ແມ່ນປະເພດຂອງລະບົບການສັ່ນສະເທືອນທີ່ມີປະສິດຕິພາບສູງ, ປັບຕົວຕົນເອງໄດ້ຖືກອອກແບບມາເປັນພິເສດສໍາລັບເຄື່ອງຈັກອິດ; motor servo ສາມາດເຮັດໃຫ້ການຕອບສະຫນອງໄວທີ່ສຸດໃນເວລາຕິກິຣິຍາສັ້ນທີ່ສຸດ, realizing ປະສິດທິພາບການສັ່ນສະເທືອນທີ່ສູງທີ່ສຸດ, ຫຼຸດຜ່ອນປະລິມານຂອງຊີມັງທີ່ໃຊ້ແລະ shortening ວົງຈອນການຜະລິດ, ການຜະລິດຜະລິດຕະພັນຊີມັງທີ່ຫນາແຫນ້ນສູງ; ລະບົບສັ່ນສະເທືອນສາມາດປັບຕົວເຂົ້າກັບຄວາມຕ້ອງການຂອງຜະລິດຕະພັນຊີມັງທີ່ແຕກຕ່າງກັນ. ມໍເຕີ servo ສາມາດເຮັດໃຫ້ການຕອບສະຫນອງໄວທີ່ສຸດໃນເວລາຕິກິຣິຍາສັ້ນທີ່ສຸດເພື່ອຮັບຮູ້ການປະຕິບັດການສັ່ນສະເທືອນສູງສຸດ, ເຊິ່ງສາມາດຫຼຸດຜ່ອນປະລິມານຂອງຊີມັງ, ເຮັດໃຫ້ວົງຈອນການຜະລິດສັ້ນ, ແລະຜະລິດຜະລິດຕະພັນຊີມັງທີ່ມີຄວາມຫນາແຫນ້ນສູງ; ລະບົບການສັ່ນສະເທືອນສາມາດປັບຕົວໄດ້ຢ່າງຍືດຫຍຸ່ນກັບຄວາມຕ້ອງການການຜະລິດຂອງຜະລິດຕະພັນຊີມັງທີ່ແຕກຕ່າງກັນ.

8 ຫນ່ວຍການສັ່ນສະເທືອນທີ່ມີຄວາມສົມດູນກົນຈັກກໍານົດສ່ວນບຸກຄົນໂດຍ 8 ໄດ servo;

8 motors servo, ສ່ວນບຸກຄົນ mounted ສຸດ beams ໂດດ vibration ພາຍນອກຂອງ motor ສະຫນັບສະຫນູນ;

5. ລະບົບການຄວບຄຸມ servo ທີ່ຖືກຕ້ອງ

ໂດຍຜ່ານຄໍາຕິຊົມຂອງສັນຍານ, ຄວບຄຸມໄລຍະແລະຄວາມໄວຂອງການສັ່ນສະເທືອນ, ການຄວບຄຸມການເຄື່ອນໄຫວ synchronized, standby ຄວາມໄວສູງ, ສາມາດສໍາເລັດໃນໄລຍະເວລາສັ້ນໆຂອງການສັ່ນສະເທືອນແລະການກໍາຈັດການສັ່ນສະເທືອນ, ເພື່ອຊ່ວຍໃຫ້ສັ້ນວົງຈອນ molding, ແລະຜົນກະທົບເບກທີ່ດີກວ່າ. ໂດຍຜ່ານຕໍາແຫນ່ງແລະຄວາມໄວ double-loop ປິດ, ຄວບຄຸມຜົນບັງຄັບໃຊ້ excitation ປະຕິບັດພຽງແຕ່ໃນທິດທາງຕັ້ງ, maximize ຜົນບັງຄັບໃຊ້ excitation ປະສິດທິພາບ, ແລະໃນເວລາດຽວກັນຫຼີກເວັ້ນການຄວາມເສຍຫາຍຂອງ excitation force horizontal ກັບເຄື່ອງ, prolong ຊີວິດການບໍລິການຂອງອຸປະກອນ, ແລະສາມາດເຮັດໃຫ້ການຕັ້ງຄ່າທີ່ແຕກຕ່າງກັນສໍາລັບຄວາມຕ້ອງການຜະລິດຕະພັນທີ່ແຕກຕ່າງກັນ, ແລະຜະລິດຕະພັນຄຸນນະພາບສູງ.

ຫົວກົດ, ກອບ mold, ລົດລວມແລະລົດ fabric ຖືກຄວບຄຸມໂດຍວາວທິດທາງສັດສ່ວນທີ່ມີຄໍາຄຶດຄໍາເຫັນ spool, ເຊິ່ງມີເວລາຕອບສະຫນອງໄວ; ໂຫມດການຄວບຄຸມແບບວົງປິດຂອງເຊັນເຊີການເຄື່ອນຍ້າຍ / ຕົວເຂົ້າລະຫັດ - PLC - ກະບອກທໍ່ທິດທາງທີ່ມີອັດຕາສ່ວນ, ເຊິ່ງເຮັດໃຫ້ການຄວບຄຸມທີ່ຖືກຕ້ອງຫຼາຍຂຶ້ນ, ແລະການປະຕິບັດຂອງກະບອກສູບໄດ້ໄວຂຶ້ນແລະມີຄວາມຫມັ້ນຄົງຫຼາຍ; ສະຖານີໄຮໂດຼລິກຮັບຮອງເອົາປັ໊ມ piston ປ່ຽນແປງ, ເຊິ່ງບໍ່ອອກນ້ໍາມັນຄວາມກົດດັນແລະ unloads ປັ໊ມໃນເວລາທີ່ລະບົບໄຮໂດຼລິກບັນລຸຄວາມກົດດັນທີ່ກໍານົດໄວ້ເພື່ອຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານ; ສະຖານີໄຮໂດຼລິກຮັບຮອງເອົາການສະຫນອງນ້ໍາມັນ accumulator, ເຊິ່ງຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານ; ແລະສະຖານີໄຮໂດຼລິກຮັບຮອງເອົາການສະຫນອງນ້ໍາມັນ accumulator, ເຊິ່ງຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານແລະຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານ. ສະຖານີໄຮໂດຼລິກຮັບຮອງເອົາການສະຫນອງນ້ໍາມັນ accumulator auxiliary, ເຊິ່ງສາມາດນໍາໃຊ້ສໍາລັບການປະຕິບັດຫຼາຍຄັ້ງໃນເວລາດຽວກັນ, ແລະຄວາມກົດດັນຂອງລະບົບໄຮໂດຼລິກແມ່ນມີຄວາມຫມັ້ນຄົງ; ລະບົບໄຮໂດຼລິກມີເຊັນເຊີຄວາມກົດດັນ, ເຊິ່ງສາມາດສະແດງຢູ່ໃນກະດານປະຕິບັດງານສໍາລັບການເບິ່ງໄດ້ງ່າຍ; ລະບົບໄຮໂດຼລິກມີເຊັນເຊີອຸນຫະພູມ, ເຄື່ອງເຮັດຄວາມເຢັນແລະເຄື່ອງເຮັດຄວາມຮ້ອນ, ເຊິ່ງສາມາດຄວບຄຸມອຸນຫະພູມນ້ໍາມັນໄດ້ຢ່າງມີປະສິດທິພາບ, ດັ່ງນັ້ນນ້ໍາມັນໄຮໂດຼລິກມີປະສິດຕິຜົນດີ.

6. ລະບົບໄຮໂດຼລິກ
